一、產品性能:

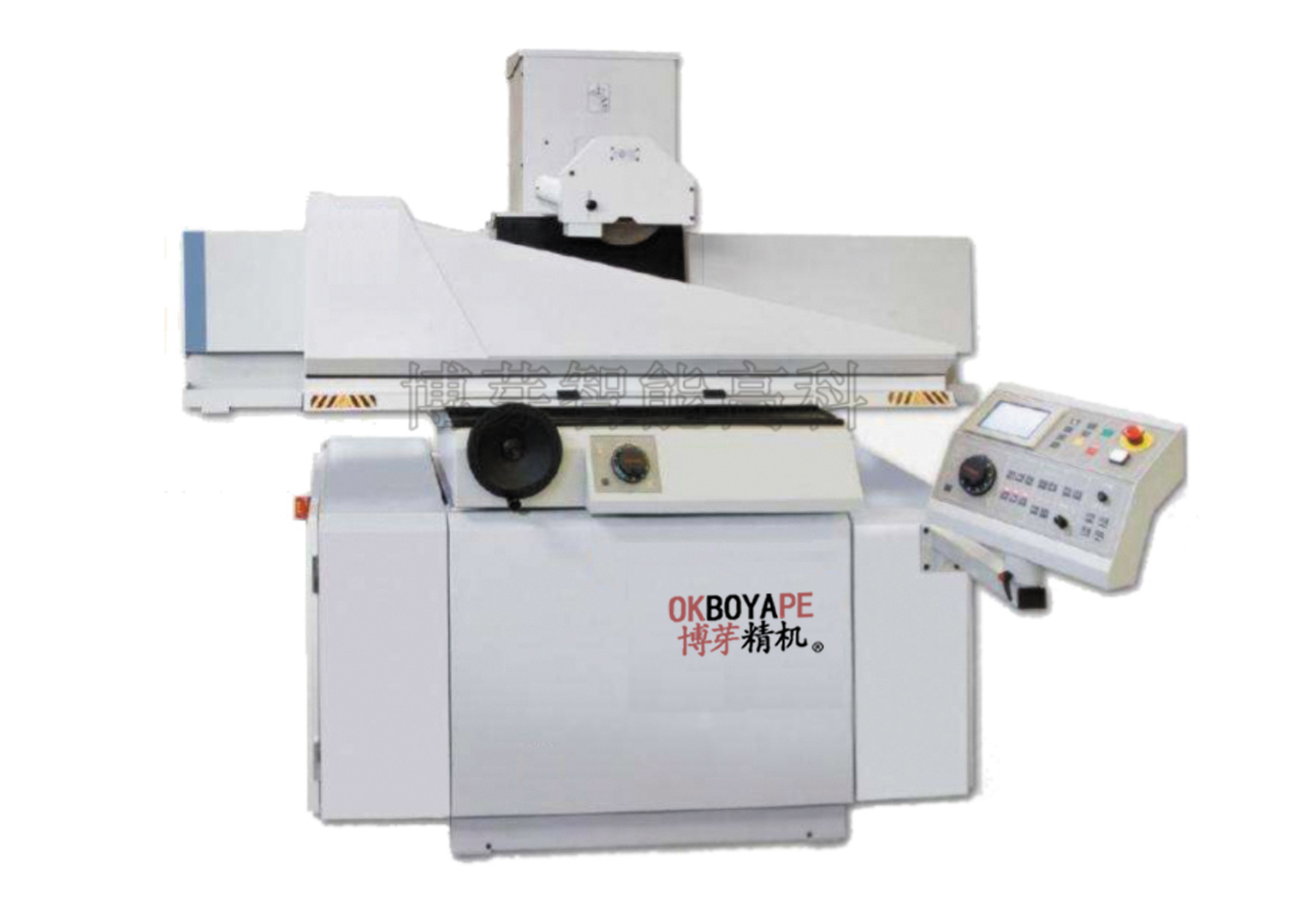

三軸數控型精密平面磨床。
二、產品應用范圍:
1、偏重偏大量產化高精密自動化配件加工。
2、量產化高精密日規零件的加工。
3、量產化銅件,鋁件,陶瓷、玻璃的平面表面加工磨削。
4、本機可配合自動化智能流水線的生產加工。
三、產品詳情:
1、高精密BYS-52CNC磨床采用優良鑄鐵,經退火處理及振動時效處理,消除鑄鐵內應力,減少變形,大大提高了機床的穩定性及整體剛性,確保機床長期精度。
2、上下絲桿導軌采用高硬度高剛性導軌,梯型高精密絲桿,高剛性,高硬度,長壽命。
3、本機主軸與主軸馬達采用V3級低振動馬達,使機臺在高速運轉下低噪音,無振感。
4、左右X軸采用手工鏟花,V型導軌式結構,獨立液壓站,液壓桿,換向閥傳動,此結構不容易磨損和損壞,大大提高了機床的品質與穩定性。
5、本機前后絲桿采用高精密滾珠絲桿,導軌為雙V型,人工鏟花導軌,有效的增加了機床的穩定性和剛性。
6、本機前后馬達由專業獨立馬達控制,有效提高機床效率,和不必要的故障率。
7、以上所有功能各就其位,在操作中,可聯動,效率高,節約人工,質量穩定。
四、高精密BYS-52CNC磨床技術參數:
規格 | 項目 | 單位 | BYS-52CNC | |
工 作 臺 | 工作臺工作面積 | mm | 500×250 | |
左右最大移動量 | mm | 560 | ||
前后最大移動量 | mm | 275 | ||
工作臺面至主軸中心最大距離 | mm | 470 | ||
工作臺最大承受重量 | kgs | 300 | ||
工作臺T型槽 | Mm×N | 14x1 | ||
工作臺速度 | m/min | 5-23 | ||
工作臺導軌 | 一V一平滑動導軌 | |||
前后手輪進刀 | 1格 | mm | 0.02 | |
1圈 | mm | 4 | ||
前后自動進給 | mm | 0.04-8 | ||
前后快速移動(50Hz) | mm/min | 790 | ||
砂輪 | 砂輪尺寸(外徑×寬×內徑) | mm | Φ350×40×Φ127 | |
主軸轉速 | 50HZ | R.p.m | 2850 | |
上下 結構 | 上下快速移動量 | mm | - | |
上下手輪進刀 | 一格 | mm | 0.01 | |
一回轉 | mm | 2 | ||
電機 | 前后驅動馬達 | W | 40 | |
主軸馬達 | HXP | 3*2 | ||
油壓馬達 | H*P | 1x4 | ||
沖水馬達 | W | 120 | ||
尺寸 | 機器高度 | mm | 1750 | |
占地面積 | mm | 2400*1500 | ||
凈重 | kgs | 1550 | ||
毛重 | kgs | 1750 |
五、售后服務:
1、我司積累了20年高精密磨床生產制造的經驗,此機型生產成熟穩定,實行“三包”服務,在正常使用情況下,免費保修壹年,正常情況下,100公里內8小時上門服務。
2、機床的配件及零部件已標準化,量產化,如果機床已過保修期,在使用過程中客戶也容易買到,配件也會(huì )按出廠價售出。
六、特殊服務:
我司承接客戶內部閑置磨床升級為自動或數控設備的服務。
